光纖的尾巴不能亂翹！OFDR測試中那些讓人抓狂的“末端殺手”

  一、光纖也有“強迫癥”

  光纖就像一條敏感的“神經”，從頭到腳都渴望完美閉合。當我們使用OFDR（光頻域反射）技術給這根“神經”做體檢時，它會通過獨特的“光指紋”（瑞利散射）告訴我們哪里有應變產生、哪里有溫度變化。但如果光纖的尾巴，也就是鏈路末端沒處理好，就像給這條神經末梢貼了塊劣質創可貼，不僅體檢結果會出錯，還可能讓整根神經“崩潰”。今天，我們就來扒一扒那些讓工程師抓狂的“末端殺手”。

  二、光纖尾巴的“兩宗罪”

  1、罪狀一：尾端變身“反光鏡”，閃瞎探測器

  想象一下，你在電影院看電影，突然有人打開手機閃光燈，而光纖末端的菲涅爾反射就是這個“破壞王”。

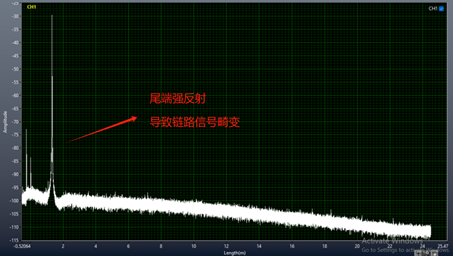

圖1. 尾端強反射

  原理：當光纖末端直接暴露在空氣中，光從玻璃（折射率約1.5）射入空氣（折射率1.0）時，會像照鏡子一樣“Duang”地反射回來！這相當于在OFDR系統里引爆了一顆“閃光彈”。

  后果：信號被“閃瞎”，反射光強度會淹沒原本的光纖鏈路信號，從而影響正常的傳感監測。

  解決方案：

  a. 在光纖尾端涂上光纖折射率匹配膏，讓光“絲滑”過渡到空氣中，從而降低了光纖鏈路的尾端高反射。

  b. 對光纖尾端進行處理，將尾端研磨成斜8°面或是直接熔接APC類型跳線接頭，讓反射光“迷路”無法原路返回。

  c. 當然，也可直接對接高效且穩定的ERE尾端反射消除器，讓光纖鏈路完美通行。

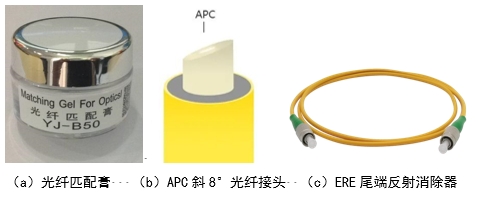

圖2. 尾端處理常用工具

  2、罪狀二：端面污染成“減速帶”，信號堵車

  如果光纖端面沾了灰塵、指紋或油污，就像在高速公路上撒了一地釘子。

  原理：臟污會導致光信號“翻車”，劃痕更是直接給信號“開罰單”（導致光信號減弱）。

  后果：

  1）光纖鏈路信號下降：導致無法有效分析通信樣件或是傳感樣品狀態。

  2）傳感距離縮水：例如原本能測50米的光纖，末端20米數據全糊成“馬賽克?！?

  3）傳感監測能力下降：傳感測試范圍縮小，傳感穩定性下降，測試過程中更容易出現異常值。

  解決方案：

  a. 每天給光纖“洗臉”：用光纖清潔器或使用無塵布蘸酒精擦拭端面。

  b. 不用的光纖首、尾端戴“安全帽”：養成良好習慣，每次使用后及時蓋上防塵帽，拒絕讓“臟污”有可乘之機。

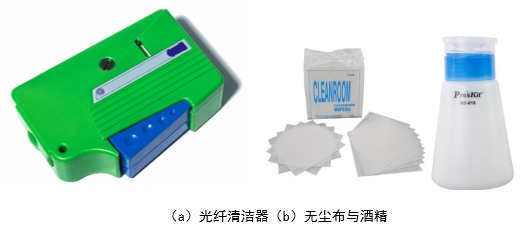

圖3. 常見的光纖清潔工具

  總結一句話就是：“一擦二蓋三體檢”。一擦（每次使用前進行清潔處理）；二蓋（不測或使用完畢及時戴帽）；三體檢（正式測試前掃描觀察OFDR曲線）。在OFDR的世界里，測試的順利與否，藏在每一處細節中?！拔捕瞬幌猓瑪?shù)據兩行淚；細節做到位，甲方笑出淚。”

  注：過往文章中我們已詳細介紹了如何分析和判斷OFDR曲線狀態，如果想進一步了解，可以點擊下面文章鏈接進行閱覽。

  https://mp.weixin.qq.com/s/BP4e21Acfc01f8zBVkPkZA

  （參考曲線狀態評估指南）
